Доброго всем!
Вот наконец-то дошли руки до апробации линейного входа на штатной магнитоле.
Исходные данные для успешного решения задачи:
1) активированный линейный вход AUX 1 (thanks for gringo);
2) кабель для подключения (готовый или из кружка Оч.умелые ручки);
3) длинное сверло диам. 6-7 мм
4) 2 большие канцелярские скрепки;
5) любой mp3-плеер с выходом на наушники mini-jack 3.5 mm
6) некоторое количество свободного времени (зависит от п.2)
p.s. это оказалась 2-я попытка, ибо в первой вариант решения самодельного кабеля был мной забракован.
Изготовление кабеля.
Кабель можно либо купить готовый (код 9706.AG на exist.ru или у enzo ;) ), либо изготовить самому. Я решил побыть в роли Матроскина и сэкономить на кабеле ))). К тому же придуманный вариант размещения плохо увязывался с прямым штекером на стандартном кабеле.
Итак…
1. Купил mini-jack 3.5 в исполнении «уголком» и 1 метр (меньше не продают :) ) экранированного стереокабеля (а в работу идёт только полметра...).
2. Штекеры на обратную сторону кабеля взял со старого компа (разъемчики от проводов управления/индикации, ну которые идут с передней панели корпуса на материнку)
3. Паяльник в руки и вперёд ! )))
4. Готово!
5. Берём провод, скрепки, сверло, плеер, ключи от машины :), идём в авто и приступаем к монтажу…
Монтаж AUX кабеля в салоне.
1. В углу отсека под всякую мелочь (находится под центральным дисплеем) аккуратно проделываем отверстие. (выбор угла зависит от модели плеера, в моем случае это оказался левый)

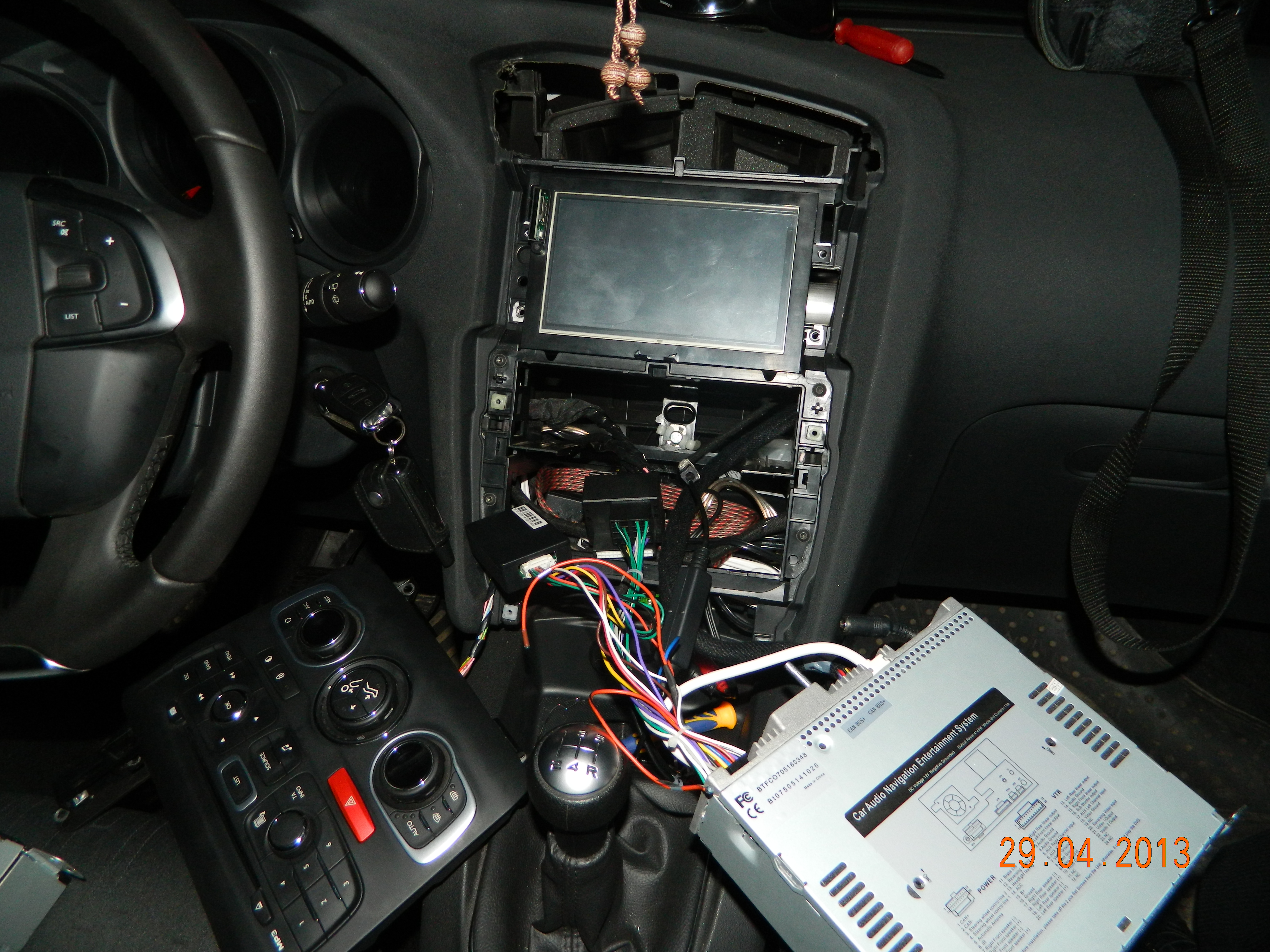

2. Вытаскиваем магнитолу (скрепки наше всё ! ))) )
3. Протаскиваем кабель через готовое отверстие
4. Снимаем колодку с магнитолы, пропускаем кабель через соотв. «окошко» в нём, подключаем кабель на место (распиновка разъема присутствует в теме «Модернизация музыки»):
5. Ставим сначала колодку, а затем и магнитолу на свои места. Собственно всё ! Монтаж завершён !
6. Подключаем mini-jack в плеер, на магнитоле выбираем в качестве источника INPUT 1, слушаем :
6.1. горизонтальное размещение:
6.2. вертикальное размещение:
6.3. скрытное размещение )))
Плеер снимается, провод убирается в недра панели, крышка отсека закрывается и все шито-крыто... ))) При особой спешке плеер можно не снимать, а просто задвинуть в отсек вместе с кабелем ;) Все управление - под рукой, так что с эргономической точки зрения все ок (ну по крайней мере мне :) )
Используемый плеер - Ritmix RF-7400 8Gb black (собственно под него все и затачивалось :) )
Теперь в стадии разработки находится крепление на внутреннюю сторону откидной крышки отсека. Цель - четкая фиксация штекера и плеера в рабочем положении.
p.s. реализованная идея ни в коем разе не претендует на истину в последней инстанции, разработка выполнена под индивидуальные (читаем "мои" ))) ) требования - легкий монтаж, незаметное размещение, удобное использование.
p.p.s. но ... результат прослушивания, честно говоря, разочаровал. нормальный звук появляется только при уровне громкости на магнитоле 15 единиц и выше (при установленной громкости на плеере 30 ед., или 3/4 от max) Ну да как говорится "лиха беда начало" )))
Спасибо, что дочитали до конца ... )))))
