#1 КБ.МАСШТАБ

Отправлено

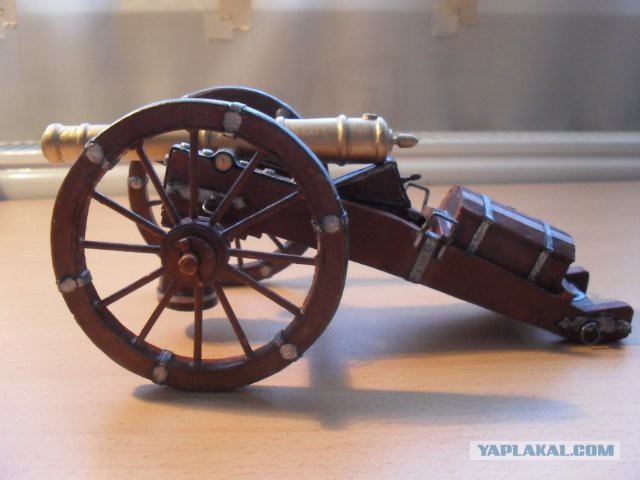

В 2002 году сделали под заказ вот такую пушку. Ствол чугун т.е. настоящий от сигнальной пушки (предоставил заказчик).Лафет из дуба и металла, вобщем приму все замечания и критику.

Прикрепленные изображения

  • ______35.jpg
  • ______33.jpg
  • ______37.jpg

#2 Налимов В.

Отправлено

В 2002 году сделали под заказ вот такую пушку. Ствол чугун т.е. настоящий от сигнальной пушки (предоставил заказчик).Лафет из дуба и металла, вобщем приму все замечания и критику.

Не плохо не реконс конечно. Но очень не плохо. И сколько денег за лафет?

#3 Гость_Унгерн_

Отправлено

В 2002 году сделали под заказ вот такую пушку. Ствол чугун т.е. настоящий от сигнальной пушки (предоставил заказчик).Лафет из дуба и металла, вобщем приму все замечания и критику.


Во сколько была оценена работа? И во сколько она была бы оценена, если бы орудие было сделано в масштабе 1:1?

#4 КБ.МАСШТАБ

Отправлено

Не плохо не реконс конечно. Но очень не плохо. И сколько денег за лафет?

За лафет взяли 60 т.р. Незнаю много или мало, но работали по честному, особенно долго думали как метал старить, старики подсказали один способ.

За лафет взяли 60 т.р. Незнаю много или мало, но работали по честному, особенно долго думали как метал старить, старики подсказали один способ.

За 1:1 не думали, да и мастерская у нас не очень большая, и с настоящим стволом уже без лебедки или эл.таля не обойтись. НО....

Прикрепленные изображения

  • ______19.jpg
  • ______34.jpg

#5 Гость_Унгерн_

Отправлено

НО....

Договаривайте...

#6 КБ.МАСШТАБ

Отправлено

Договаривайте...

НО учитывая серъёзные размеры и ежели подтянуть бригаду мастеров, то наверно в 4 раза больше вышеизложенной цены то есть около 230-240 т.р.

#7 Гость_Унгерн_

Отправлено

НО учитывая серъёзные размеры и ежели подтянуть бригаду мастеров, то наверно в 4 раза больше вышеизложенной цены то есть около 230-240 т.р.

?????????????????................
А-а-аригинально! Ну ладно, что расходного материала потребуется в четыре раза больше - простая арифметика. А вот чтобы потребовалось ровно в четыре раза больше трудозатрат - здесь несостыковочка получается. Технологию на первом орудии отработали? Отработали. Как делать знаете. опять-же сама технология не меняется - в тех же местах крепятся детали, разве что большего размера болтами. Или вы думаете число болтов в местах креплений увеличивать в четыре раза?...
И что означает "ежели подтянуть бригаду мастеров"? Детали к лафету орудия вполне могут делать два человека.

Сообщение отредактировал Унгерн: 02 Август 2007 - 07:27

#8 Налимов В.

Отправлено

?????????????????................
А-а-аригинально! Ну ладно, что расходного материала потребуется в четыре раза больше - простая арифметика. А вот чтобы потребовалось ровно в четыре раза больше трудозатрат - здесь несостыковочка получается. Технологию на первом орудии отработали? Отработали. Как делать знаете. опять-же сама технология не меняется - в тех же местах крепятся детали, разве что большего размера болтами. Или вы думаете число болтов в местах креплений увеличивать в четыре раза?...
И что означает "ежели подтянуть бригаду мастеров"? Детали к лафету орудия вполне могут делать два человека.

В Питере сделаны несколко пушек на Наполеонику. Копии абсолютные. Себестоимость по слухам 300 тыс. Но у человека есть возможность использовать административный ресурс. Реально вэти деньги не уложиться. А мастера нужны самые разные кузнецы столяры и др. Одни колеса без оковки проблема ятакого мастера знаю только одного к стати у экземпляра на фото они не правильные у оригинальных развал должен быть. Вот ивыходит что полностью пушку мало кто может сделать. Я могу отлить практически любой ствол с любым рисунком а лафет для меня проблема.

#9 КБ.МАСШТАБ

Отправлено

?????????????????................
А-а-аригинально! Ну ладно, что расходного материала потребуется в четыре раза больше - простая арифметика. А вот чтобы потребовалось ровно в четыре раза больше трудозатрат - здесь несостыковочка получается. Технологию на первом орудии отработали? Отработали. Как делать знаете. опять-же сама технология не меняется - в тех же местах крепятся детали, разве что большего размера болтами. Или вы думаете число болтов в местах креплений увеличивать в четыре раза?...
И что означает "ежели подтянуть бригаду мастеров"? Детали к лафету орудия вполне могут делать два человека.

Объясняю откуда выпала такая цена:Весь металл надо заказывать в кузьне (если делать то максимум честно) кузнец тоже относиться к мастерам, найти полностью сухой дуб очень большая проблема (хотя все кто его продаёт в один голос утверждают, что он сухой) так, что придётся полазить по аэродинамическим трубам в г. Жуковском и у местных просить высушить, кстати пробывали массив дуба на вес ? Попробуйте.Работать с металлом придёться уже с другими размерами и весом.И конечно колёса, наверно не надо объяснять, что спицы на колесе установлены под некоторым углом по отношению к ступице и ободу (вид спереди или сверху) Эта хитрость была сделана для аммортицации вместо риссор, а если ствол будет 1:1 то вес тоже 1:1 и поэтому нагрузка будет бешенной на эпоксидную смолу уже не склеешь поэтому придется применять другие технологии в целях безопасности дальнейшей эксплуатации. Ступица: в масштабе 1:4 её диаметр составлял 110мм, в 1:1 думаю миллеметров 300-350 надо искать токарный станок и токаря который возьмётся за работу с деревом , а по опыту общения с этими людьми знаю, что они не любят такие размеры и с их слов стружка и опилки "сушат" станок впитывая смазку.В общем еще много есть причин и трудностей в том числе и бегатня в посках "нужных мастеров" И ещё прошу не забывать что мы из Москвы и цены тут соответственные. Думаю что если заказать на периферии цены там будут дешевле .

В Питере сделаны несколко пушек на Наполеонику. Копии абсолютные. Себестоимость по слухам 300 тыс. Но у человека есть возможность использовать административный ресурс. Реально вэти деньги не уложиться. А мастера нужны самые разные кузнецы столяры и др. Одни колеса без оковки проблема ятакого мастера знаю только одного к стати у экземпляра на фото они не правильные у оригинальных развал должен быть. Вот ивыходит что полностью пушку мало кто может сделать. Я могу отлить практически любой ствол с любым рисунком а лафет для меня проблема.

НЕЕЕ развал есть! :lol:

Прикрепленные изображения

  • ______1.jpg
  • ______20.jpg

#10 Гость_Унгерн_

Отправлено

В Питере сделаны несколко пушек на Наполеонику.

А есть ли в России пушки на американику (ГВ в США)? Давно мечтаю найти хорошие чертежи американской пушки того времени малого или среднего калибра.

#11 КБ.МАСШТАБ

Отправлено

А есть ли в России пушки на американику (ГВ в США)? Давно мечтаю найти хорошие чертежи американской пушки того времени малого или среднего калибра.

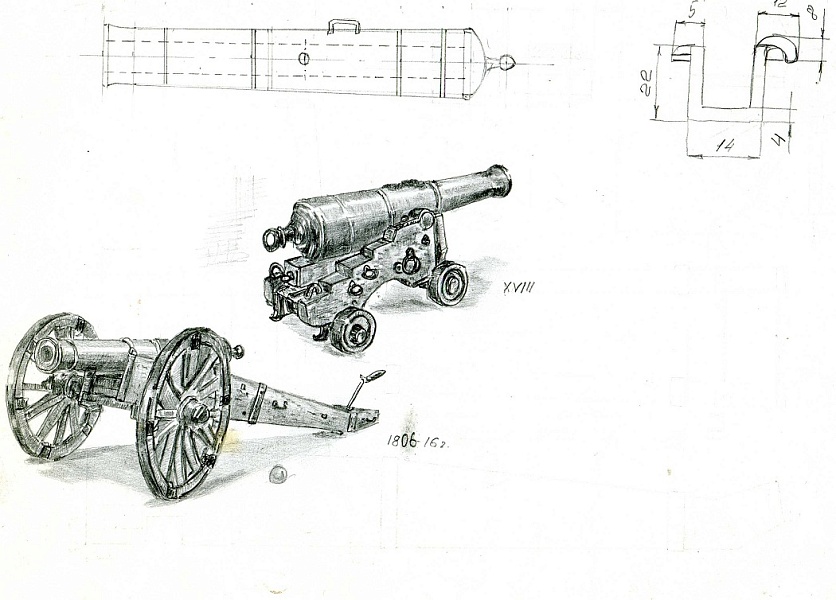

Не могу ответить, не знаю, а чертежит мы сами еле нашли и то обрывки от разных лафетов.

Прикрепленные изображения

  • ______58.jpg

#12 Налимов В.

Отправлено

За развал пардону просим.
Если будешь на бородино подходи 17-я батарейная Череповец. Вижу есть тема бля обсуждения. Есть кое какие чертежи.

#13 Igor

Отправлено

А есть ли в России пушки на американику (ГВ в США)? Давно мечтаю найти хорошие чертежи американской пушки того времени малого или среднего калибра.

чертежи продаются даже на Дикси Ган Воркс, не говоря про специализированные артиллерийские сайты реконструкторов...

Не могу ответить, не знаю, а чертежит мы сами еле нашли и то обрывки от разных лафетов.

не пробовали в Ленинку зайти, благо чертежи давно опубликованы?
  • 0

#14 КБ.МАСШТАБ

Отправлено

чертежи продаются даже на Дикси Ган Воркс, не говоря про специализированные артиллерийские сайты реконструкторов...
не пробовали в Ленинку зайти, благо чертежи давно опубликованы?

Спасибо за совет, но когда мы её делали в 2002 году у меня не было компа. Сейчас полезу пошарю по сайтам чё нибудь. :)

За развал пардону просим.

Если будешь на бородино подходи 17-я батарейная Череповец. Вижу есть тема бля обсуждения. Есть кое какие чертежи.

Спасибо за приглашение! Обязательно постараюсь подойти :)

#15 Гость_Унгерн_

Отправлено

чертежи продаются даже на Дикси Ган Воркс, не говоря про специализированные артиллерийские сайты реконструкторов...
не пробовали в Ленинку зайти, благо чертежи давно опубликованы?

А вот с этого места прошу поподробнее. В Ленинку зайти не пробовал и непопробую, т.к. живу далеко от нее. А вот если дадите ссылочку на какую-нибудь страничку в Инете, то будет Вам огромное реконструкторское мерси.

#16 Anri

Отправлено

В конце 80х-начале 90х в Москве публиковалась серия Библиотека Военно-исторической комиссии. Так вот, был выпуск, посвященный полупудовому единорогу обр. 1805 года, с подробными чертежами деталей лафета.
Очень полезная книжка была, я по ней когда-то делал макет в масштабе 1:20.
Думаю, у многих любителей военной истории это есть, но в инете ее не видел.

#17 Гость_Ringo-Starr_

Отправлено

Попробуйте потскать в иртупльных библиотеках!

#18 Romanraz

Отправлено

Красата!!!
spiteful:blink::D

#19 Igor

Отправлено

мануалов по ACW много здесь, и стоят копейки

Сайт

а чертежи и через Гугл можно найти

  • 0

#20 КБ.МАСШТАБ

Отправлено

мануалов по ACW много здесь, и стоят копейки

Сайт

а чертежи и через Гугл можно найти

СПАСИБОЧКИ бум искать
